ROC曲线，套路全解析（一）

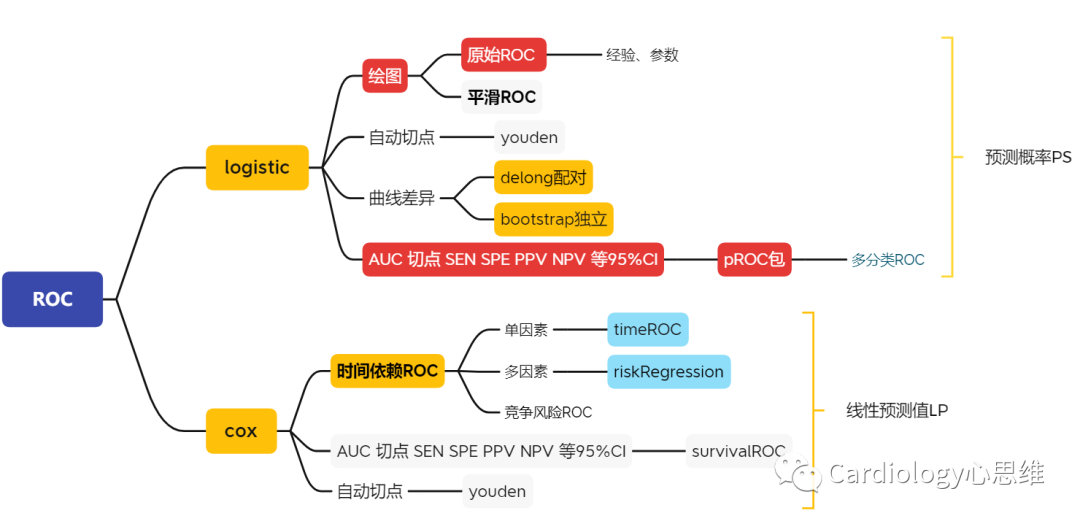

本章思维导图：
前言
ROC(receiver operating characteristic curve) 受试者工作曲线，又称为感受性曲线（sensitivity curve）是医学诊断试验、预测模型性能区分度评价的最核心指标(见表1)1。ROC曲线其实代表了无数个分类器。ROC曲线的横坐标和纵坐标其实是不相关性的，所以不能把ROC曲线当做一个函数曲线来理解，应该把ROC曲线看成无数个点，每个点都代表一个分类器，每个点对应的xy轴代表了这个分类器的性能。ROC曲线就是分类器性能随着阈值(cutoff)的变化而变化的过程。对于ROC曲线，一个重要的特征是它的曲线下面积（AUC），AUC=0.5为随机分类（蓝色random assume线条），识别能力为0，面积越接近于1识别能力越强，面积等于1为完全识别。如图所示，黑色model1曲线AUC>红色model2曲线 → 区分能力model1>model2（见图1）。可见曲线距离左上角越近,证明分类器效果越好。实际上，AUC>0.9是及其优秀，AUC 0.8-0.9 优秀，0.7-0.8 可接受，0.5-0.7 较差模型性能。要计算ROC，对于设计类型为诊断试验的研究，金标准分组Y一般来说是二分类，试验变量可以为连续型、分类、有序分类。对于设计类型为预测模型的研究，结局Y可以依赖随访时间变量time成为预后（prognosis）预测，也可以不依赖随访time成为诊断（diagnosis）预测，后者与诊断试验统计分析方法一致2。TRIPOD申明（Transparent Reporting of a Multivariable Prediction Model for Individual Prognosis or Diagnosis）也规范了预测模型的报告过程及质量评价（见图2）3。而依赖time的ROC更复杂4，主要依赖是survivalROC 和timeROC包进行时间依赖ROC绘制。本章节阐述非时间依赖型ROC（Logistic回归），下一章节阐述时间依赖型（Kaplan-Meier Cox回归）。

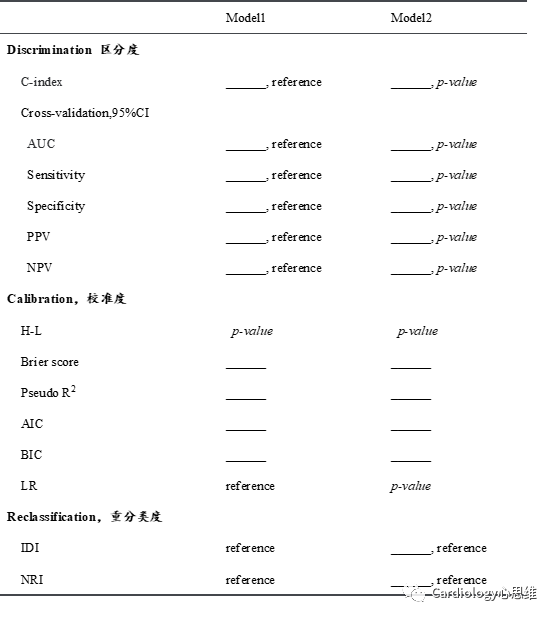

表1 预测模型模型性能评价区分度、校准度、重分类度

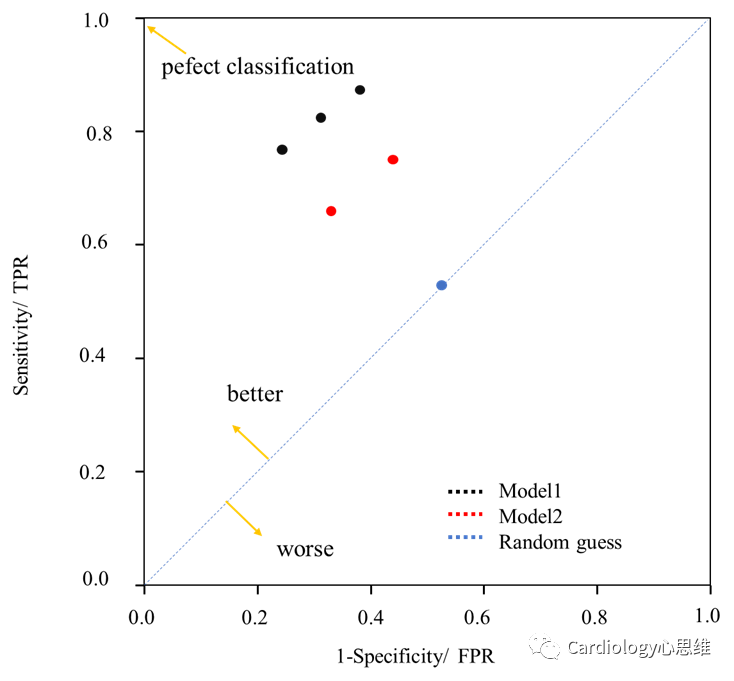

图1 ROC曲线是无数个cutoff点集合而成

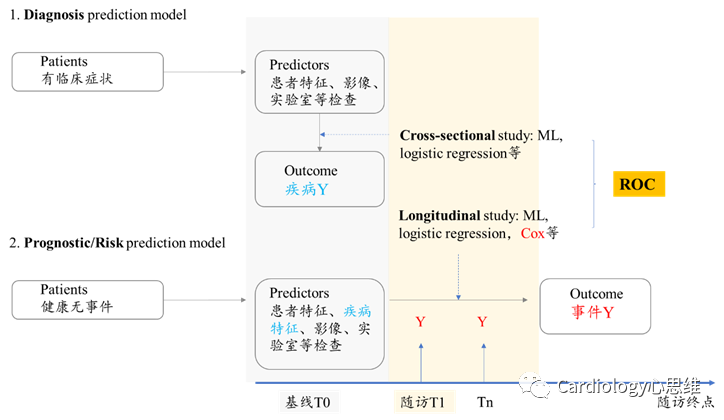

图2 TRIPOD申明与ROC
ROC切点
ROC自动最佳切点，有多种计算方法，最主要是依据Youden指数。Youden指数依据ROC指标体系中的敏感度、特异度来获得，最佳切点算法还可以“closest.topleft”，具体产生过程和指标概念见表2、表3。其中灵敏度、特异度、准确率、阳性预测值、阴性预测值是除了AUC外最常用的5个ROC评价指标。ROC自动切点除了pROC外有OptimalCutpoints、Epi包，但是笔者测试后面2个有bug，结果有时候会不够精准与pROC及其他软件结果不一致，最好不用。当然，也可以MedCalc、SPSS模块根据ROC结果坐标表格手动计算youden指数。SAS软件可自行编程。
表2 诊断四格表两种形态

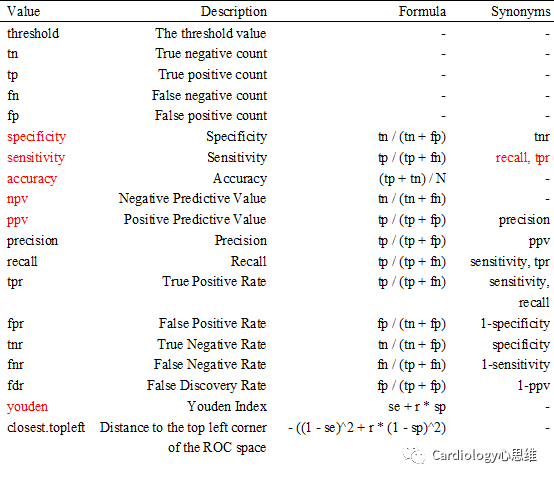

表3 ROC诊断指标体系
曲线比较
ROC曲线比较是采用AUC95%CI是否有重叠来简单判断异。诊断试验中同一对象，2种方法配对计算P 值，即Delong-method。预测模型中，训练集同一结局指标，不同预测因素也是配对Delong-method，而如果要比较训练集和验证集ROC性能差异，此时二者为独立数据集则应用Z检验、bootstrap、venkatrama法。单独ROC曲线与45°的chance line (或者 random assume line)比较有差异，只能证明此ROC有一定区分度。ROC曲线有原始曲线和平滑曲线两种，计算的AUC和图形状态均不一样。ROC 95%CI估计有参数、半参数、非参数法。常规的ROC曲线用的是非参数法，如empirical method，有些用参数法，如binormal method5。绘制ROC曲线有ROCR、Rplot、pROC等，首推pROC包6。pROC包也同时支持多分类ROC，另外python的micro-average和macro-average 也支持多分类ROC。也有文章提到校正混杂后ROC曲线，用ROCt包7，目前已经下架。笔者查看原始代码，感觉就是建模多了个混杂比较校正不校正两条曲线的差异。
论文ROC
初步检索pubmed，ROC曲线展示大致有如下几种。经典款、带error bar、带95%CI、平滑ROC。pROC包示例代码见，https://web.expasy.org/pROC/screenshots.html。

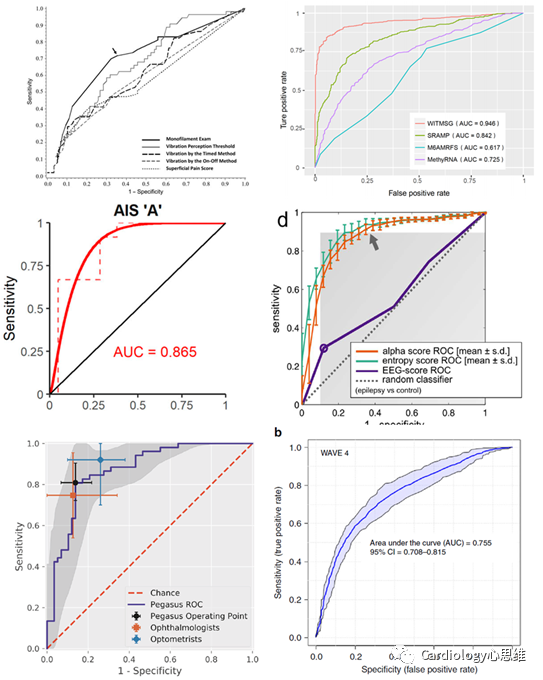

图3 主流ROC曲线形态
发散思维
与ROC曲线近似的，还有PR曲线。极度偏态的数据集上，Precision-Recall(PR) Curve可表现更全面8。PR其实就是x轴TPR或recall或Sen，也叫查全率，y轴PPV或precision，也就是查准率。ROC的X轴是FPR,Y轴是TPR。FPR体现的是有多少负类被错抓成了正类，TPR体现的是有多少正类被正确的分类为正类, Precison衡量的是模型判别为正类的样本中，有多少确实就是正类。一条曲线在ROC曲线中压过另一条曲线，那么他在PR曲线中也会相同的全面优于另一条曲线（如图4）。

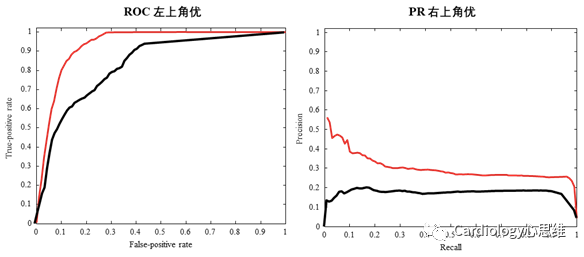

图4 ROC（左）与PR曲线（右）
ROC代码
pacman::p_load(caret,rms,forswang1gn,data.table,SparseM,TH.data,readxl,Hmisc,quickReg,rms,lattice,survival,Formula,ggplot2,pscl)
setwd("D:/写书/一键ROC")
load("D:/写书/一键ROC/rhc.rdata")
#5735人，按照Y划分7:3，效果比简单随机好
set.seed(1234)
library(caret)
train.id=createDataPartition(rhc$death,p=0.7)$Resample1
#划分train,test数据集
train=rhc[train.id,]
test=rhc[-train.id,]
#y不能设为factor，其他随意
#快速获取变量名向量c("")
dput(names(rhc))
#surv2md1 存活概率反向
conVars <- c("age","aps1","crea1","surv2md1")
catVars <- c("sex","swang1")
Vars<-c(conVars,catVars)
train$y<-train$death_01
#分类变量转为→factor因子，后面dummy哑变量用
rhc[catVars] <- lapply(rhc[catVars], factor)
#--ROC计算包有ROCR,mlr3,plotROC、pROC,本章选最优解pROC
#------MODEL1 p1 多因素logistic获取p1-----------------
#logistic生成LR似然值用来后续nomogram;rm或glm函数
#此处建模可用ML genmod Cox等等，预测模型只是为得到预测概率p
F1<-glm(y~aps1+sex+swang1,train, family = binomial(link = "logit"))
train$p1 <- predict(F1,newdata =train, type = "response")
test$p1 <- predict(F1,newdata =test, type = "response")
#------MODEL2 F2= model1+新指标-----------------
F2<-glm(y~aps1+sex+swang1+aps1+crea1+age,train, family = binomial(link = "logit"))
train$p2 <- predict(F2,newdata =train, type = "response")
test$p2 <- predict(F2,newdata =test, type = "response")
#------ROC 曲线比较
library(pROC)
#smooth = T采用平滑技术,F 就和其他软件一样,但是平滑后计算CI要用smooth.roc ，慎用.
roc1_train <- roc(death~p1, smooth = F, percent = TRUE, data = train, auc= TRUE, plot = TRUE)
roc2_train <- roc(death~p2, smooth = F, percent = TRUE, data = train, auc= TRUE, plot = TRUE)
#roc，lines还可多次添加曲线
plot(roc1_train)
lines.roc(roc2_train, col= "red")
legend(x = 40, y = 40,fill = c("black", "red"),legend = c("model1", "model2"), cex = 1)
#-------------------------计算PPV NPV SEN SPE等指标，不同R包测试youden
#AUC95%ci，empirical法；method = "bin" 或者"non"结果近似；
library(ROCit)
rocit_emp <- rocit(score = train$p1,class = train$y, method = "emp")
ciAUC(rocit_emp)
#------ROC 原始曲线比较
library(pROC)
#当p1换成单指标时，即为单指标ROC，p1可能logistic或cox或ML生成
roc1_train <- roc(death~p1, smooth = F, percent = TRUE, data = train, auc= TRUE, plot = TRUE)
roc2_train <- roc(death~p2, smooth = F, percent = TRUE, data = train, auc= TRUE, plot = TRUE)
#roc，lines还可多次添加曲线;R中默认会画出增加4%的坐标轴
plot(roc1_train,xlim=c(100,0),ylim=c(0,100),xaxs="i",yaxs="i")
lines.roc(roc2_train, col= "red")
legend(x = 40, y = 40,fill = c("black", "red"),legend = c("model1", "model2"), cex = 1)
#方法1，切点0.651，AUC 0.621；thres="best"默认youden，还可以closest.topleft
auc(roc1_train)
coords(roc1_train, "best", ret=c("threshold", "specificity", "sensitivity", "accuracy","ppv", "npv"), transpose = FALSE)
#ci.auc用R版本3.6.1 来建造的,R4.1出错
#默认delong-method 计算95%CI
#ci(roc1_train)
ci.auc(roc1_train,conf.level=0.95, method=c("bootstrap"),boot.n=1000)
#不能设置seed()
#ppv npv bootstrap 95%CI 由于多次计算bootstrap可能会超过1，bugs;注意bootstrap仅得到2.5% 50%,97.5%界值
ci.coords(roc1_train, x="best", input = "threshold", ret=c("sensitivity", "specificity", "ppv", "npv","accuracy"), conf.level=0.95, boot.n=100,boot.stratified=TRUE)
#方法2，切点0.651，有时候不一致与方法1
library(OptimalCutpoints)
optimal.cutpoint.Youden <- optimal.cutpoints(X="p1", status ="death_01", tag.healthy = 0, methods = "Youden", data =train)
summary(optimal.cutpoint.Youden)
plot(optimal.cutpoint.Youden)
#方法3，切点0.651,有时候不一致与方法1
library(Epi)
ROC(form= y~aps1+sex+swang1, data=train, plot="ROC", PV=TRUE, MX=TRUE)
#----ROC平滑处理得不到“threshold”；平滑方法有binormal", "density", "fitdistr"等
roc1_train_smooth <- roc(death~p1, smooth = T,smooth.method="binormal", percent = TRUE, data = train, auc= TRUE, plot = TRUE)
roc2_train_smooth <- roc(death~p2, smooth = T,smooth.method="binormal",percent = TRUE, data = train, auc= TRUE, plot = TRUE)
plot(roc1_train_smooth, col= "brown")
lines.roc(roc2_train_smooth, col= "orange")
legend(x = 40, y = 40,fill = c("brown", "orange"),legend = c("model1", "model2"), cex = 1)
#切点不详，AUC 0.621
auc(roc1_train_smooth)
ci.auc(roc1_train_smooth,conf.level=0.95, method=c("bootstrap"),boot.n=1000)
#ci.coords(roc1_train_smooth, x="best", input = "threshold", ret=c("sensitivity", "specificity", "ppv", "npv","accuracy"))

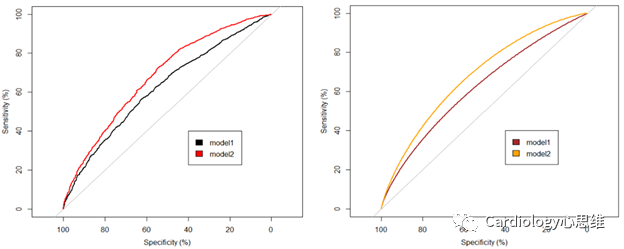

图5 原始ROC曲线(左)与平滑ROC曲线(右)
#----------------混淆矩阵→ 正态分布95%CI 诊断指标体系 library(ROCR)后手动计算，
#备份 P>0.5 empirical roc 分2类，但是一般不用。
#方法1，ROCR+epiR包混搭计算
library(ROCR)
integer<-as.integer(train$p1>=0.651)
logit.perf <- table(integer,train$y)
logit.perf
#integer 0 1
#0 876 1130
#1 534 1476
#epiR包，需要手动输入刚刚的confusion matrix
# 需要确定顺序！+ - + - , 四格表诊断试验输出95%CI，
library(epiR)
data <- as.table(matrix(c(1476,534,1130,876), nrow = 2, byrow = TRUE))
rval <- epi.tests(data, conf.level = 0.95)
print(rval)
#==================引入 epiR升级宏
source("./epi.tests.new-epiR3位数诊断试验.R")
rval <- epi.tests.new(data, conf.level = 0.95)
# 3位数诊断试验数据
print.epi.tests(rval)
#更全指标
summary.epi.tests(rval)
#方法2，手动计算 F1值等，BER=1/2 * (FPR+FN/(FN+TP))，仅点估计无95%CI
#logit.perf 是01,01排序
performance <- function(table,n=4){
if(!all(dim(table)==c(2,2)))
stop('Must be a 2×2 table')
tn=table[1,1]
fp=table[2,1]
fn=table[1,2]
tp=table[2,2]
sensitivity = tp/(tp+fn)
specificity = tn/(tn+fp)
ppv = tp/(tp+fp)
npv = tn/(tn+fn)
hitrate = (tp+tn)/(tp+tn+fp+fn)
F1_score=2*(ppv*sensitivity)/(ppv+sensitivity)
result <- paste('Sensitivity = ',round(sensitivity,n),
'\nSpecificity = ',round(specificity,n),
'\nPositive Predictive Value =',round(ppv,n),
'\nNeswang1tive Predictive Value =',round(npv,n),
'\nAccuracy = ',round(hitrate,n),'\n',sep='',
'F1_score = ',round(F1_score,n))
cat(result)
}
#缺陷是没有CI
performance(logit.perf)

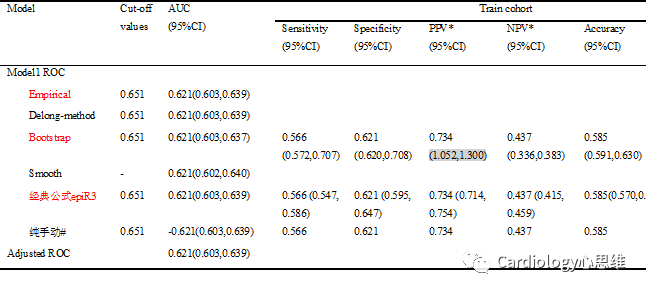

表4 Empirical ROC性能指标体系
#------ROC 配对曲线比较，验证集内
library(pROC)
roc1_train <- roc(death~p1, smooth = F, percent = TRUE, data = train, auc= TRUE, plot = TRUE)
roc2_train <- roc(death~p2, smooth = F, percent = TRUE, data = train, auc= TRUE, plot = TRUE)
#验证集, 获取ROC曲线差异
roc1_test <- roc(death~p1, smooth = F, percent = TRUE, data = test)
roc2_test <- roc(death~p2, smooth =F, percent = TRUE, data = test)
#========roc1_train + roc1_test 同一数据配对ROC
#配对比较用 delong ，paired = TRUE, method = "delong"
roc.test(roc1_train, roc2_train,paired = TRUE, method = "delong")
#0.621,0.679，p< 0.001
# 输出 pdf roc12_train.pdf
pdf("roc12_train.pdf",family="Times", width=6,height=6)
plot(roc1_train,xaxs = "i", yaxs = "i",col= "black")
lines.roc(roc2_train, col= "red")
legend("bottomright", legend=c("model1train","model2train"), col=c("black","red"),lty=1,lwd=2)
dev.off()
#关闭图形
#========roc1_train + roc1_test 配对对比ROC
# 非配对ROC 用bootstrap 或者 method="venkatrama";#smooth = T或F 与train数据需要保持统一
roc.test(roc1_train, roc1_test, method = "bootstrap",boot.n = 100)
#0.621,0.596，p=0.143
# 输出 pdf roc1_traintest.pdf
pdf("roc1_traintest2.pdf",family="Times", width=6,height=6)
plot(roc1_train,xaxs = "i", yaxs = "i") # 制作第一条ROC曲线,原来起
lines.roc(roc1_test, col= "red")
legend("bottomright", legend=c("train","validation"), col=c("black","red"),lty=1,lwd=2)
dev.off()
#关闭图形
#多组曲线ggplot2格式
g2 <- ggroc(list(m1=roc1_train, m2=roc2_train, m3=roc1_test, m4=roc2_test))
g2

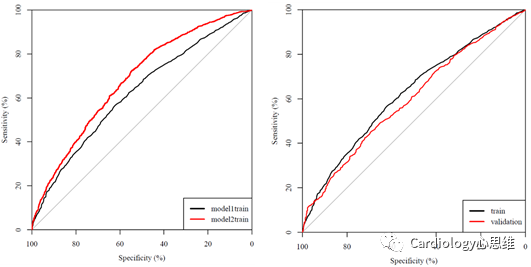

图6 基于同一数据集配对ROC与不同数据集独立ROC曲线的比较

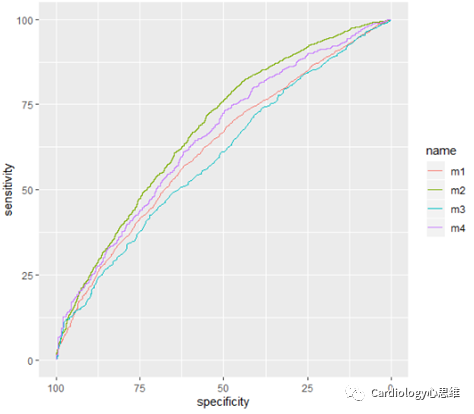

图7 ggplot2样式ROC
library(pROC)
rocobj <- plot.roc(train$death, train$p1,main="Confidence intervals", percent=TRUE, ci=TRUE, print.auc=TRUE)
#bootstrap绘制灵敏度置信区间，每5一次共20组CI连成蓝色sen区间
ciobj <- ci.se(rocobj, specificities=seq(0, 100, 5))
plot(ciobj, type="shape", col="#1c61b6AA")
#youden max切点处加标记
plot(ci(rocobj, of="thresholds", thresholds="best"))

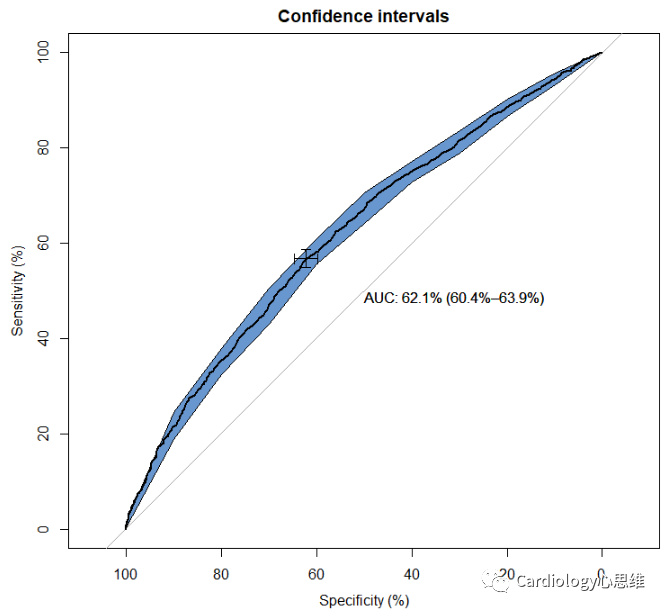

图8 带灵敏度置信区间的ROC
小结
掌握pROC包参数，绘制AUC值95%CI（c-index）与模型性能评价5件套指标（sen、spe、acc、ppv、npv）。掌握多种ROC曲线形态，及曲线差异性检验。
原创不易，转载请说明来自本公众号。
